| 型號含義
 |
概述
MQ2系列牽引電磁鐵適用于交流50Hz，額定電壓至380V的控制電路中，作為機械設備及自動化系統的各種操作機構的遠距離控制用。線圈斷電后無復位裝置。 |
| 主要技術參數 |
| 型號 | MQ2-0.7Z | MQ2-1.5Z | MQ2-3Z | MQ2-5Z | MQ2-8Z | MQ2-1.5N | MQ2-3N | MQ2-5N | MQ2-8N | MQ2-15N | MQ2-25N | | 使用方法 | 推動式 | 推動式 | 推動式 | 推動式 | 推動式 | 拉動式 | 拉動式 | 拉動式 | 拉動式 | 拉動式 | 拉動式 | | 額定吸力(N) | 7 | 15 | 30 | 50 | 80 | 15 | 30 | 50 | 80 | 150 | 250 | | 額定行程(mm) | 10 | 20 | 20 | 25 | 25 | 20 | 25 | 25 | 25 | 50/30 | 30 | | 額定電壓(V) | | 110、220、380 | | 通電持續率(%) | 60 | | 操作次數(次/h) | 600 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 300 | 200 | | 銜鐵重量(Kg) | 0.15 | 0.20 | 0.25 | 0.35 | 0.5 | 0.20 | 0.25 | 0.35 | 0.5 | 1.6 | 3 | 消耗
功率 | 起動(VA) | 102 | 532 | 817 | 1825 | 1980 | 532 | 817 | 1825 | 1980 | 8560 | 10120 | | 吸合(VA) | 16 | 49 | 68 | 99 | 110 | 49 | 68 | 99 | 110 | 342 | 437 |
|
| 安裝尺寸電磁鐵型號 | C | D | a | b | | 35±1.2 | 30±0.5 | 6±0.5 | 8±0.5 | | MQ2-1.5N | 38±1.2 | 50±0.5 | 4.5±0.5 | 6.5±0.5 | | MQ2-3N | 48±1.2 | 50±0.5 | 4.5±0.5 | 6.5±0.5 | | MQ2-5N | 50±1.2 | 60±0.5 | 6±0.5 | 8±0.5 | | MQ2-8N | 60±1.2 | 60±0.5 | 6±0.5 | 8±0.5 | | MQ2-15N | 85±1.2 | 108±0.5 | 10±0.5 | 12±0.5 | | MQ2-25Z | 125±1.2 | 108±0.5 | 10±0.5 | 12±0.5 | | MQ2-1.5Z | 38±1.2 | 50±0.5 | 4.5±0.5 | 6.5±0.5 | | MQ2-3Z | 48±1.2 | 50±0.5 | 4.5±0.5 | 6.5±0.5 | | MQ2-5Z | 50±1.2 | 60±0.5 | 6±0.5 | 8±0.5 | | MQ2-8Z | 60±1.2 | 60±0.5 | 6±0.5 | 8±0.5 |
|

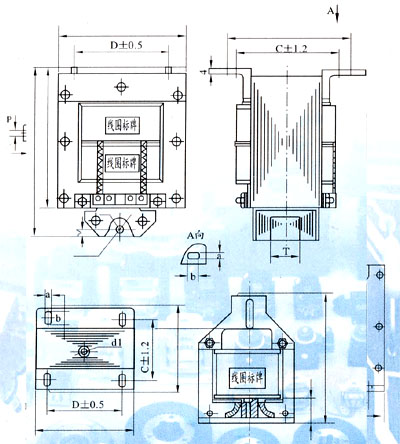

| 安裝尺寸圖 |
 |
ＭＱ２－０．７Ｚ
