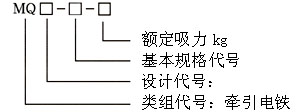

一、型號及其含義：
 |
二、產品簡介：
MQ8系列交流牽引電磁鐵是我公司最新科技產品，該產品采用優質原材料真空澆注線圈，以最先進的工藝進行生產。產品是體積小、重量輕、外形美觀、性能優越、無噪聲、溫升低、低耗能、線圈密封防水、安全可靠等優點。是同類產品的更新?lián)Q代產品，填補了國內空白，產品深受?chē)鴥韧庥脩?hù)歡迎。
該電磁鐵與現有技術相比，具有以下優點：
（1）由于線圈密封澆注，大大提高了產品的防水性能，因而提高了整體安全可靠性。
（2）安裝板上開有垂直安裝孔和水平安裝孔，可以垂直安裝，也可以水平安裝，大大擴大適用范圍。
（3）由于線圈密封澆注，且采用優質的硅鋼片制作磁軛和銜鐵，具有外形美觀，體積小，重量輕，吸合釋放快，耗電省的優點。 |
三、適用范圍：
本標準適用于交流牽引電磁鐵（以下簡稱電磁鐵），該電磁鐵，用于交流50赫茲、60赫茲，額定電壓至380V的電路中，作為機械設備、及自動化系統，各種操作機構的遠距離控制之用。 |
四、結構特征：
電磁鐵系交流單相，拉竿式無罩結構，拉動式和推動式并用，線圈斷后無復位裝置。
電磁鐵是由磁軛和銜鐵兩部分組成，在使用時，將磁軛孔安裝在固定支架上面，將銜鐵活動的連接于牽引桿上。當吸引線圈通電時銜鐵被吸合，經過連桿帶動其所控制的機構。 |
| 五、主要技術參數 |
| 型號 | 額定吸力(N) | 額定行程(MM) | 每小時額定操作次數（TD60%） | 吸引線圈額定電壓（V） | | MQ8(SAl)-02 | 2.0 | 10 | 1500 | 24、36、110、220、380 | | MQ8(SAl)-03 | 3.0 | 10 | 1500 | 24、36、110、220、380 | | MQ8(SA)-992 | 4.8 | 10 | 1500 | 24、36、110、220、380 | | MQ8(SA)-1092 | 5.8 | 10 | 1500 | 24、36、110、220、380 | | MQ8(SA)-1192 | 7.8 | 10 | 1500 | 24、36、110、220、380 | | MQ8(SA)-2402 | 9.8 | 15 | 1200 | 24、36、110、220、380 | | MQ8(SA)-2502 | 14.7 | 15 | 1200 | 24、36、110、220、380 | | MQ8(SA)-2602 | 19.6 | 15 | 1200 | 24、36、110、220、380 | | MQ8(SA)-3502 | 29.4 | 20 | 900 | 24、36、110、220、380 | | MQ8(SA)-3602 | 39.2 | 20 | 900 | 24、36、110、220、380 | | MQ8(SA)-3702 | 49.00 | 20 | 900 | 24、36、110、220、380 | | MQ8(SA)-4502 | 58.80 | 30 | 900 | 110、220、380 | | MQ8(SA)-4602 | 78.40 | 30 | 900 | 110、220、380 | | MQ8(SA)-52 | 100.0 | 30 | 600 | 110、220、380 | | MQ8(SA)-56 | 120.0 | 30 | 600 | 110、220、380 |
|
| 六、電磁鐵的外形及安裝尺寸見圖表（見圖表）的規定 |
| 產品型號 | 外形尺寸 | 安裝尺寸 | 安裝孔尺寸 | | Hmax | Hlmax | Lmax | Amax | B1±0.5 | B±1.5 | C±0.5 | a×b | | MQ8(SA)-992 | 85 | 62 | 38 | 34.5 | 28 | 24 | 33 | 5×4 | | MQ8(SA)-1092 | 85 | 62 | 38 | 37 | 28 | 27 | 33 | 5×4 | | MQ8(SA)-1192 | 85 | 62 | 38 | 43 | 28 | 32 | 33 | 5×4 | | MQ8(SA)-2402 | 93 | 69 | 47 | 45.5 | 34 | 35 | 35 | 6×4 | | MQ8(SA)-2502 | 93 | 69 | 47 | 51 | 34 | 41 | 35 | 6×4 | | MQ8(SA)-2602 | 93 | 69 | 47 | 55.5 | 34 | 45 | 35 | 6×4 | | MQ8(SA)-3502 | 130 | 96 | 61.5 | 71 | 46 | 55.5 | 46 | 9×7 | | MQ8(SA)-3602 | 130 | 96 | 61.5 | 76 | 46 | 61 | 46 | 9×7 | | MQ8(SA)-3702 | 130 | 96 | 61.5 | 82 | 46 | 67 | 46 | 9×7 | | MQ8(SA)-4502 | 171 | 123 | 84 | 102 | 64 | 83 | 64 | 10×7 | | MQ8(SA)-4602 | 171 | 123 | 84 | 112 | 64 | 93 | 64 | 10×7 | | MQ8(SA)-52 | 201 | 146.5 | 100 | 87 | 60 | 70 | 60 | 11×9 | | MQ8(SA)-56 | 201 | 146.5 | 100 | 97.5 | 60 | 80 | 60 | 11×9 |
|
 |
MQ8(SA)-1192
